Задвижка чугунная 30ч39р Ду (DN) 50 Ру (Pn) 16 Ci 150 град. красная с обрезиненным клином Китай EF01

Задвижка чугунная 30ч39р Ду 50 Ру 16 красная (до +150 °С): описание, характеристики, монтаж

Задвижка чугунная 30ч39р Ду 50 Ру 16 - клиновая запорная арматура с обрезиненным клином и невыдвижным шпинделем. Она полностью перекрывает поток рабочей среды на трубопроводе и применяется в системах холодного и горячего водоснабжения, водоотведения, а также на сетях с неагрессивными жидкими и газообразными средами. Обозначение 30ч39р - номер по таблице фигур: буква р в нем указывает на уплотнение затвора из резины. Задвижку Ду50 выбирают там, где нужен надежный запор с минимальными потерями давления и большим ресурсом.

Описание товара

Задвижка 30ч39р Ду 50 Ру 16 устанавливается на трубопроводы: вводы в здания, узлы учета, обвязку насосного оборудования, стояки холодного и горячего водоснабжения. Рабочее давление - до 1,6 МПа (16 кгс/см2), максимальная температура рабочей среды - до +150 °С. Присоединение к трубопроводу - фланцевое по ГОСТ 33259-2015, управление - ручное, маховиком. Класс герметичности затвора - А по ГОСТ 9544-2015.

Обрезиненный клин - главное преимущество этой конструкции. Резина заполняет неровности седел и не боится песка и взвешенных частиц, которые нередко выводят из строя задвижки с металлическим уплотнением. Невыдвижной шпиндель не выходит за габариты корпуса при открытии, поэтому задвижка 50 мм монтируется в колодцах и камерах с ограниченной высотой. Красный цвет корпуса - визуальный маркер исполнения с уплотнением клина из силиконовой резины: такой клин выдерживает нагрев рабочей среды до +150 °С. Изделие поставляется из Китая и взаимозаменяемо с задвижками 30ч39р других производителей по присоединительным размерам.

Доставка арматуры организована в Ставрополе и в другие города России.

Устройство товара

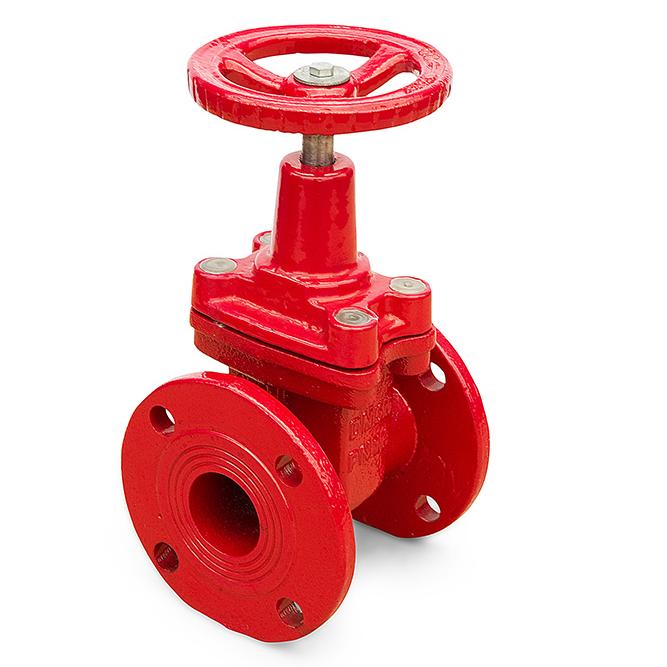

Задвижка 30ч39р Ду 50 Ру 16 - это корпусная арматура из чугуна с клиновым затвором. Основные узлы изделия:

• Корпус - литой, с двумя фланцами для присоединения к трубопроводу по ГОСТ 33259-2015; материал - высокопрочный чугун.
• Крышка - крепится к корпусу болтами, между фланцами установлена прокладка из EPDM.
• Клин - чугунный клин в оболочке из силиконовой резины, рассчитанной на температуру до +150 °С. Резиновая оболочка одновременно уплотняет затвор и защищает металл клина от коррозии.
• Шпиндель - углеродистая сталь, невыдвижной: при открытии не выходит за габариты корпуса.
• Гайка клина - латунная, преобразует вращение шпинделя в поступательное перемещение клина.
• Уплотнение шпинделя - кольца из EPDM, которые держат герметичность верхнего узла.
• Маховик - ручной привод, вращается от руки без инструментов.
• Покрытие - эпоксидно-порошковое, цвет корпуса - красный.

Принцип действия

Задвижка dn50 работает за счет осевого перемещения клина. При вращении маховика по часовой стрелке шпиндель вкручивается в латунную гайку клина и опускает его вниз: резиновая оболочка прижимается к седлам корпуса и перекрывает проходное сечение, обеспечивая герметичность класса А. Вращение маховика против часовой стрелки поднимает клин и открывает поток. Поскольку шпиндель невыдвижной, высота изделия не меняется - это удобно в колодцах и нишах. Задвижка рассчитана на крайние положения - полностью открыто или полностью закрыто. Дросселирование частично прикрытым клином не допускается: в приоткрытом состоянии уплотнение вибрирует под потоком и быстрее изнашивается.

Инструкция по монтажу

1. Проверьте изделие и паспорт: диаметр, давление и рабочая среда должны совпадать с параметрами трубопровода.
2. Промойте участок трубопровода: сварочный грат, окалина и посторонние предметы повреждают резиновую оболочку клина.
3. Осмотрите ответные фланцы: торцы должны быть чистыми, без вмятин и рисок. Установите новую прокладку между фланцами.
4. Совместите фланцы без перекосов и натягов трубопровода, затяните болты равномерно, крест-накрест, в несколько проходов.
5. Прокрутите маховик несколько циклов от полного закрытия до полного открытия и обратно: ход должен быть плавным, без заеданий.
6. Проведите опрессовку участка и проверьте герметичность фланцевого и сальникового узлов.
7. В эксплуатации не используйте задвижку для регулирования расхода и не прикладывайте рычаги-удлинители к маховику; работы по устранению дефектов под давлением запрещены.

Основные технические характеристики

Часто задаваемые вопросы

Чем задвижка с обрезиненным клином отличается от классической чугунной?

У классической задвижки металлический клин уплотняется по металлическим седлам корпуса: со временем седла повреждаются песком и взвесями, и затвор начинает пропускать. В задвижках 30ч39р клин покрыт эластичной резиной, которая заполняет неровности и герметично садится на седло, поэтому класс герметичности - А по ГОСТ 9544-2015. Резина также снижает усилие на маховике и риск заклинивания.

Для каких сред подходит задвижка 30ч39р Ду 50?

Рабочая среда - вода (в том числе горячая), сточные воды, воздух и другие неагрессивные жидкие и газообразные среды. Максимальная температура - до +150 °С. Агрессивные среды, кислоты и растворители для этого изделия не предназначены.

Можно ли регулировать поток прикрытием задвижки?

Нет. Задвижка - запорная арматура, она работает только в крайних положениях: полностью открыто или полностью закрыто. В приоткрытом состоянии клин вибрирует под потоком, резина быстрее изнашивается. Для регулирования расхода применяют регулирующую и балансировочную арматуру.

Какие документы поставляются вместе с задвижкой?

Изделие отгружается в комплекте с паспортом; вместе с товаром передаются сертификаты соответствия. Паспорт хранится на объекте и понадобится при приемке и гарантийных вопросах.

В каком положении допускается установка задвижки?

Любое, кроме маховиком вниз. Рекомендуемый вариант - штурвалом вверх или в сторону, чтобы при необходимости обслуживать узел уплотнения шпинделя.

Какая строительная длина у задвижки Ду 50?

Строительная длина - 150 мм. Это типовой размер для Ду 50, поэтому задвижка встает на место старой арматуры того же прохода без замены трубопровода.

Под какой размер трубы нужна задвижка 50 мм?

Под трубопровод с условным проходом 50 мм - на стальную трубу с наружным диаметром 57 мм. Фланцевое присоединение по ГОСТ 33259-2015.

Чем отличается задвижка Ду 50 от задвижки Ду 65?

У Ду 50 меньше проходное сечение и пропускная способность, ниже масса и цена. Выбор определяется проектом: на вводах в квартиры и небольшие здания обычно достаточно Ду 50, на общедомовых узлах чаще ставят Ду 65 и Ду 80.

Подходит ли задвижка 50 мм для горячего водоснабжения?

Да. Уплотнение затвора рассчитано на температуру до +150 °С. Для систем горячего водоснабжения и отопительных вводов изделие подходит, если температура не превышает паспортный предел.

Сколько весит задвижка Ду 50?

Около 5,2 кг. Такой вес позволяет монтировать задвижку вручную, без подъемной техники.

Где купить задвижку 30ч39р Ду 50 Ру 16

Задвижку 30ч39р Ду 50 Ру 16 (Ду 50 мм, dn 50) можно купить в Ставрополе в компании ДН-ПН по оптовой цене. Работаем с частными покупателями, монтажными и эксплуатирующими организациями: при заказе от партии действует оптовый прайс, для постоянных клиентов - индивидуальные условия. Вся арматура проходит входной контроль и поставляется с паспортами и сертификатами соответствия. Отгрузка - со склада в Ставрополе и доставка в другие регионы России. Актуальный прайс-лист и наличие уточняйте у менеджеров: они помогут подобрать задвижку по диаметру, давлению и типу присоединения, подготовят счет и документы.
